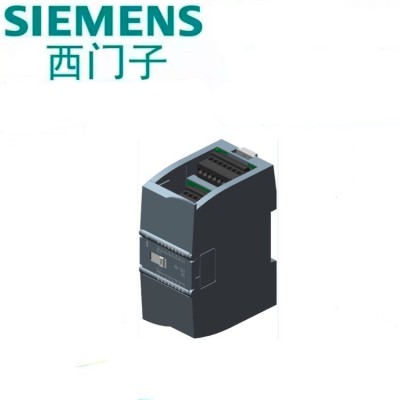

6ES7288-1SR30-0AA1是西门子SIMATIC S7-200 SMART系列的一款标准型CPU模块，具体型号为CPU SR301。该模块在工业自动化控制领域应用广泛，尤其适合中小型自动化项目。
基本规格
CPU SR30具备30点集成I/O，包括18点数字量输入和12点数字量输出1。其电源为AC 47-63Hz时85-264V AC，输出类型为继电器，可直接驱动电磁阀、接触器等工业负载1。模块采用紧凑设计，宽度为110mm，高度为100mm，深度为81mm，支持标准DIN导轨安装19。
性能特点
模块搭载32位处理器，基本指令执行时间约0.15μs113。用户程序存储容量为12KB，数据存储容量为10KB1。其程序和数据存储器总容量为30KB。
通信与扩展
CPU SR30集成1个以太网接口和1个RS485接口1。以太网接口支持TCP/IP通信，便于远程监控和程序上下载；RS485接口支持Modbus RTU、PPI等通信协议。模块最多可扩展6个信号模块，支持数字量、模拟量及温度测量模块。
编程与软件
该模块使用STEP 7-Micro/WIN SMART编程软件进行开发，支持梯形图（LAD）、功能块图（FBD）和语句表（STL）三种编程语言。软件内置在线监控、强制变量和诊断等调试工具。
应用场景
CPU SR30适用于多种工业自动化场景，包括小型机械设备控制（如包装机、分拣设备）、环境监测系统（如温湿度控制）以及流水线自动化等
